ロングネジナットとは

About longneji nut

ロングネジナットは、ボルトの突出量を補う、緩み止めナットです。
施工方法もトルクレンチで本体とロックボルトを締付けるだけなので、誰にでも簡単に取り付けができます。

従来工法との比較

これまで、JIS規格により、アンカーボルトの突出量が規定値に達していない場合、多くの時間、労力、
費用を費やし再施工を行う必要がありました。

<ロングネジナット使用>

※NAS規格やJIS規格製品ではございません。

JIS規格について

規格「JIS B 1003 締結用部品―メートルねじをもつおねじ部品のねじ先」において、不完全ねじ部長さは「u≦2P」と規定されています。
これは、不完全ねじ部が最大2P存在する可能性があることを示唆しています。(右図 JIS B 1003より抜粋)

その他規格・仕様書の定義について

不完全ねじ部長さ u≦2P

ゆるみ止めナットの試験基準として利用されている規格「NAS3350」における合格基準では、衝撃試
験後の試験体のゆるみ状態が、360度(1P)以内であれば合格と定義されている。

不完全ねじ部(最大 2P)+ゆるみ状態(最大 1P(360度))=3P以上のナットからの出代が必要

(上記定義は、JIS規格 とNAS3350規格の組み合わせによるものです。)
※本製品は、NAS規格を基に試験を行った製品です。NAS規格やJIS規格製品ではございません。

※国交省・官庁営繕 公共建築工事標準仕様書(建築工事編)
<普通ボルト接合>
ボルトは、ボルト頭の下及びナットの下に座金を用いることとし、ボルト長さは、締付終了後に
おいてナットの外に3山以上ネジ山が出るようにする。

(上記は、公共建築工事標準仕様書(建築工事編)にある記載事項です。)

ロングネジナットのメリット

再施工の必要が無くなることで、多くのメリットがあります

コスト削減
約50%の優位性確保
※当社比
時間短縮
約5分で設置完了
安全性向上
施工・ナット脱落防止
※NASに準拠
環境悪影響なし
騒音、粉じん、振動なし
躯体品質向上
躯体への負担が軽減
施工性向上
緑端部、狭隘部でも設置可能

ロングネジナットの安全について

当社で独自開発をしたロングネジナットは、開発を開始した2008年から現場の声をもとに改良を続け、これまでに米国航空宇宙局の規格であるNASに加え、日本の工業標準の一つであるJISに準拠した製品となりました。
NASではボルトナット締結部に30回/秒の上下振動を、30,000回にわたり繰り返し実施し、従後の締結部の緩みが発生せず、またJISでは鋼製ナットの機械的性質の項を満たし、製品としての説明責任を果たす内容となっています。

振動試験に関する試験結果

安全性を確保するため、必ず弊社規定トルク値まで締め込んでください。
(規定トルク値につきましては、技術資料をダウンロードしてご確認ください。)

性能試験はJIS規格のアンカーボルト・ボルトに対して試験しております。

各種資料ダウンロード

ロングネジナットラインナップ

若干突出量が規定値に達していない場合は、Aタイプの使用となりますが、極端に突出量が規定値に達していない場合の為に、Bタイプをご用意しております。
またその際は、円筒部の一部を被締結体の内部に挿入して使用する構造となるため、予め被締結体に拡大孔を設ける必要がございます。

六角型に加え、スパナが入らない程、リブ等に近い箇所に有効な、丸型もご用意しております。(詳しくは技術資料、または製品の選び方をご確認ください)

技術資料

製品の選び方

施工方法

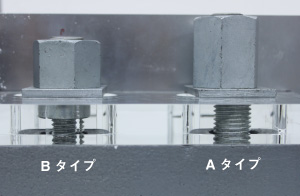

Aタイプ

普通六角ナットでは、架台などを締結出来ない突出量であった場合、再施工を行わず、緩み止めナット
としてご使用いただけます。

Aタイプ

Bタイプ

極端な突出量不足が確認できるアンカーボルトなどに対応します。
事前にベースプレートなどの締結体に拡大孔を設けることでご使用いただけます。

Bタイプ

ロングネジナット寸法表(SS400相当、SUS304)

M18/M27/M30/M33タイプは、SS400のみとなります。
(下記は六角型の寸法表です。丸型の寸法表につきましては、技術資料、または製品の選び方をご確認ください)

技術資料

製品の選び方

呼び径 ピッチ 2面幅 全高 底面径 突出量適用範囲 規定トルク値
本体・止めネジ
d P B H Φ Ha ※以上~未満 SS400 SUS304
A・B
共通
A・B
共通
A・B
共通
A
タイプ
B
タイプ
A・B
共通
A
タイプ
B
タイプ
A・B
共通
M10 1.5 19.0 22.0 22.0 14.0 7.5~
14.8
3.2~
7.5
25 25
M12 1.75 21.0 27.0 27.0 16.0 8.8~
18.3
3.2~
8.8
50 50
M16 2.0 27.0 35.0 35.0 21.5 12.0~
23.5
4.5~
12.0
100 100
(M18
SS400)
2.5 32.0 40.0 40.0 24.0 13.5~
26.5
4.5~
13.5
150
M20 2.5 32.0 42.0 42.0 26.5 14.5~
28.0
4.5~
14.5
170 220
M22 2.5 36.0 45.0 45.0 29.5 15.5~
30.0
4.5~
15.5
200 250
M24 3.0 41.0 51.0 51.0 33.0 17.0~
34.5
6.0~
17.0
270 300
(M27
SS400)
3.0 46.0 56.0 56.0 36.5 19.0~
37.0
6.0~
19.0
450
(M30
SS400)
3.5 50.0 60.0 60.0 40.0 21.5~
41.5
6.0~
21.5
500
(M33
SS400)
3.5 55.0 63.0 63.0 43.0 23.5~
45.5
6.0~
23.5
700
90秒でわかる施工方法
